En Arica, la combinación de suelos salinos en las terrazas costeras y la alta sismicidad regida por la NCh433 exige un diseño de anclajes que no admita aproximaciones. La NCh2369 establece requisitos específicos para estructuras industriales, mientras que la NCh1508 cubre los estudios geotécnicos que todo proyecto de contención debe cumplir antes de excavar.
Hemos trabajado en el borde del Morro de Arica, donde la interfaz entre el relleno sedimentario y la roca del acantilado obliga a diferenciar entre anclajes activos —que aplican una carga de pretensado controlada— y anclajes pasivos, diseñados para movilizar resistencia por fricción solo cuando el terreno se deforma.
La correcta selección del tipo de anclaje, la inclinación y la longitud de bulbo se define tras un análisis que cruza la resistividad eléctrica SEV para mapear la profundidad del basamento rocoso y la estabilidad de taludes para modelar las superficies de falla críticas en cortes verticales. Nuestro laboratorio acreditado bajo ISO 17025 ejecuta pruebas de arrancamiento in situ para validar cada diseño antes de la puesta en carga definitiva.
En suelos salinos de Arica, la durabilidad del anclaje depende más de la protección anticorrosión que de la capacidad de carga última del bulbo.
Metodología y alcance
Un diseño de anclaje en esta ciudad debe considerar: protección anticorrosión con doble vaina en zona libre, lechadas de cemento con adiciones de microsílice para sellar la interfaz bulbo-terreno en presencia de sales, y un programa de control tensométrico post-instalación.
Trabajamos con inclinaciones de perforación entre 15° y 45° bajo la horizontal, longitudes de bulbo que van de 3 a 12 metros según el perfil estratigráfico, y cargas de servicio que en proyectos portuarios han alcanzado los 800 kN por anclaje. La validación se realiza siguiendo los protocolos de la NCh3171, documentando la curva carga-deformación de cada elemento antes de liberar la excavación.
Factores del terreno local
Un edificio de 10 pisos en la avenida Comandante San Martín necesitaba tres sótanos bajo el nivel freático colgado que caracteriza la zona baja de Arica. El contratista propuso anclajes pasivos con barra de 32 mm y lechada convencional, sin doble protección. A los cuatro meses, la corrosión bajo tensión empezó a fisurar la lechada en varios puntos.
Tuvimos que reinyectar los bulbos con mezcla de cemento SR (resistente a sulfatos) y colocar una sobreexcavación de 40 cm para instalar una pantalla de shotcrete reforzado con fibra de acero, anclada de nuevo con tendones activos de 6 torones. La lección: en Arica, la agresividad química del suelo y la sismicidad no permiten diseños genéricos.
La omisión de un estudio geotécnico específico de durabilidad y el ahorro en protección anticorrosión derivaron en un retraso de tres meses y un sobrecosto que quintuplicó el valor de los anclajes originales. Cada anclaje en esta ciudad debe tratarse como un elemento de vida útil equivalente a la estructura que sostiene.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: [email protected]
Recurso en video
Normas de referencia
NCh2369:2003 - Diseño sísmico de estructuras industriales, NCh1508:2014 - Estudios geotécnicos, NCh3171:2010 - Ejecución y control de anclajes inyectados, NCh433 Of.1996 Mod.2012 - Diseño sísmico de edificios
Servicios complementarios

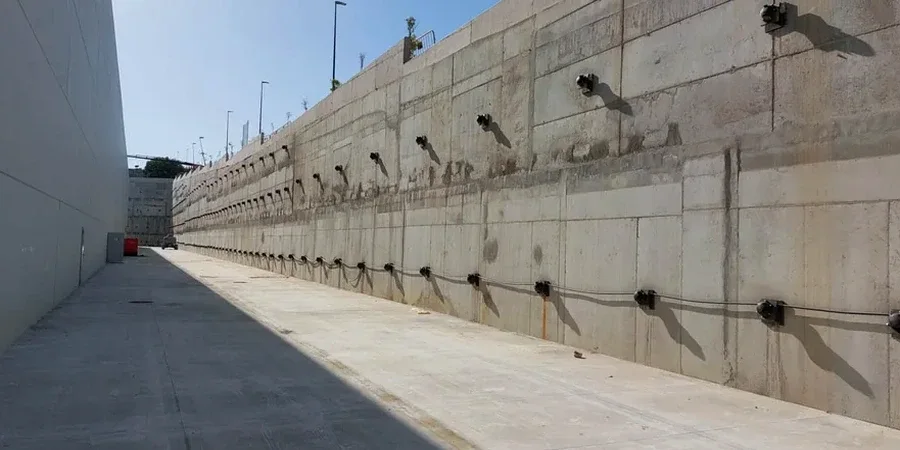

Diseño de anclajes activos pretensados
Para muros de contención y pantallas que requieren control de deformaciones desde el inicio. Incluye definición de carga de bloqueo, tipo de tendón (barra Dywidag o torón), longitud de bulbo, inclinación y plan de retensado periódico.
Diseño de anclajes pasivos en suelo salino
Solución para excavaciones temporales y estabilización de taludes en las quebradas de Arica. Especificamos barras de acero con protección epóxica, lechada de cemento SR y ensayos de arrancamiento según NCh3171 para verificar la capacidad adherente en suelos con sulfatos.
Pruebas de carga y verificación en sitio
Ejecutamos ensayos de tracción con gato hidráulico y celda de carga calibrada, documentando la curva carga-desplazamiento de cada anclaje de control. Emitimos informe de conformidad para recepción de obra.
Parámetros típicos
Preguntas frecuentes
¿Cuál es el costo del diseño de anclajes activos y pasivos en Arica?
El diseño de anclajes activos o pasivos en Arica tiene un rango de $549.000 a $2.046.000, dependiendo del número de elementos, la profundidad de perforación, el tipo de tendón y la complejidad del perfil estratigráfico. Proyectos con más de 50 anclajes activos y ensayos de arrancamiento suelen ubicarse en la franja superior por el equipamiento y las horas de ingeniería requeridas.
¿Qué diferencia hay entre un anclaje activo y uno pasivo?
El anclaje activo se pretensa después de la inyección del bulbo y antes de entrar en servicio, aplicando una carga de bloqueo que comprime el terreno o la estructura desde el primer momento. El anclaje pasivo no se pretensa: solo desarrolla tracción cuando el terreno se mueve y desplaza el tendón. En Arica, para excavaciones junto a edificios existentes preferimos anclajes activos porque controlan la deformación desde el inicio, algo crítico en suelos granulares sueltos de terraza costera.
¿Qué protección anticorrosión exige la normativa chilena para anclajes?
La NCh3171 establece que en ambientes agresivos —como los suelos salinos de Arica con altos contenidos de cloruros y sulfatos— los anclajes permanentes deben contar con protección anticorrosión doble: vaina corrugada en zona libre, inyección de lechada de cemento en bulbo con recubrimiento mínimo de 20 mm sobre el acero, y eventual protección catódica si el riesgo es extremo. Los anclajes temporales pueden tener protección simple si la vida útil no supera los dos años.
¿Cuánto tiempo toma el diseño y la ejecución de un sistema de anclajes?
El diseño de ingeniería, incluyendo la campaña de exploración geotécnica complementaria y la memoria de cálculo, toma entre dos y tres semanas. La ejecución en terreno avanza a un ritmo de 3 a 5 anclajes por día con un equipo de perforación adecuado. El tiempo total depende de la cantidad de elementos; una pantalla con 40 anclajes puede completarse en dos semanas de perforación e inyección, más los días de fraguado antes del tensado.
