Entre los suelos salinos del sector portuario de Arica y los depósitos aluviales que bajan desde el valle de Azapa, el contraste geotécnico es radical. Mientras en la costa el basamento rocoso del Morro de Arica aflora de manera imponente, a pocos cientos de metros hacia el este los sedimentos cuaternarios alcanzan decenas de metros de espesor sin afloramiento visible. La tomografía sísmica de refracción y reflexión nos permite mapear ese cambio lateral y vertical sin mover un metro cúbico de tierra. En Arica, donde la napa freática salina puede aparecer a profundidades erráticas, este método geofísico entrega una imagen continua del subsuelo que ningún sondeo puntual puede igualar. Para proyectos que requieren conocer la profundidad del estrato competente antes de definir la cimentación, complementamos el perfil sísmico con un ensayo CPT cuando el terreno es penetrable, o con calicatas exploratorias en zonas donde se necesita verificar la estratigrafía somera de forma directa.
Un tendido de geófonos bien ejecutado en Arica puede revelar la profundidad del basamento rocoso bajo 40 metros de aluvión sin perforar el terreno.
Metodología y alcance
Factores del terreno local
La humedad costera de Arica, combinada con la niebla camanchaca que penetra desde el Pacífico durante gran parte del año, acelera la meteorización superficial del macizo rocoso en los faldeos del Morro y en los acantilados del sector sur. Una tomografía sísmica de refracción y reflexión mal ejecutada en estas condiciones —con acoplamiento deficiente de los geófonos sobre costras salinas o rellenos antrópicos— puede generar registros ruidosos que enmascaren el contacto real entre suelo y roca. El viento costero en Arica también introduce vibraciones de baja frecuencia que interfieren con los arribos de onda P si no se aplica apilamiento vertical. Nuestro protocolo de campo en la región incluye verificar el acoplamiento geófono-suelo en cada estación, usar fuentes de energía calibradas (golpe de martillo o caída de peso) según la profundidad objetivo, y procesar los datos con filtros adaptados a la banda de ruido ambiental de cada sitio. En zonas cercanas a quebradas activas, donde el flujo subterráneo puede generar contraste de impedancia difuso, extendemos el tiempo de registro para capturar reflexiones profundas que los tendidos cortos simplemente pierden.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: [email protected]
Normas de referencia
NCh433.Of1996 Mod.2009 — Diseño sísmico de edificios (clasificación sísmica del suelo), NCh1508.Of2014 — Geotecnia — Estudio de mecánica de suelos, NCh3171.Of2010 — Método de refracción sísmica para prospección geofísica
Servicios complementarios
Perfil sísmico de refracción para cimentaciones
Tendido de 24 a 48 canales sobre el terreno en bruto en Arica, con golpe de martillo o drop-weight como fuente. Entregamos el perfil de velocidad de onda P hasta el basamento rocoso, la identificación del nivel freático por contraste sísmico, y la estimación del módulo de corte máximo para cada estrato. Aplicable en terrenos planos o con pendiente moderada en los valles de Azapa y Lluta.
Tomografía sísmica en zona urbana consolidada
Levantamiento en calles pavimentadas, sitios baldíos entre edificaciones o terrenos con rellenos antrópicos en el casco histórico de Arica. Usamos geófonos de alta frecuencia y acople con placa metálica sobre asfalto. El procesamiento incluye inversión tomográfica para detectar oquedades, tuberías enterradas o variaciones laterales bruscas de rigidez que puedan afectar excavaciones futuras.
Parámetros típicos
Preguntas frecuentes
¿Qué diferencia la refracción de la reflexión sísmica y cuál aplica mejor en los suelos de Arica?

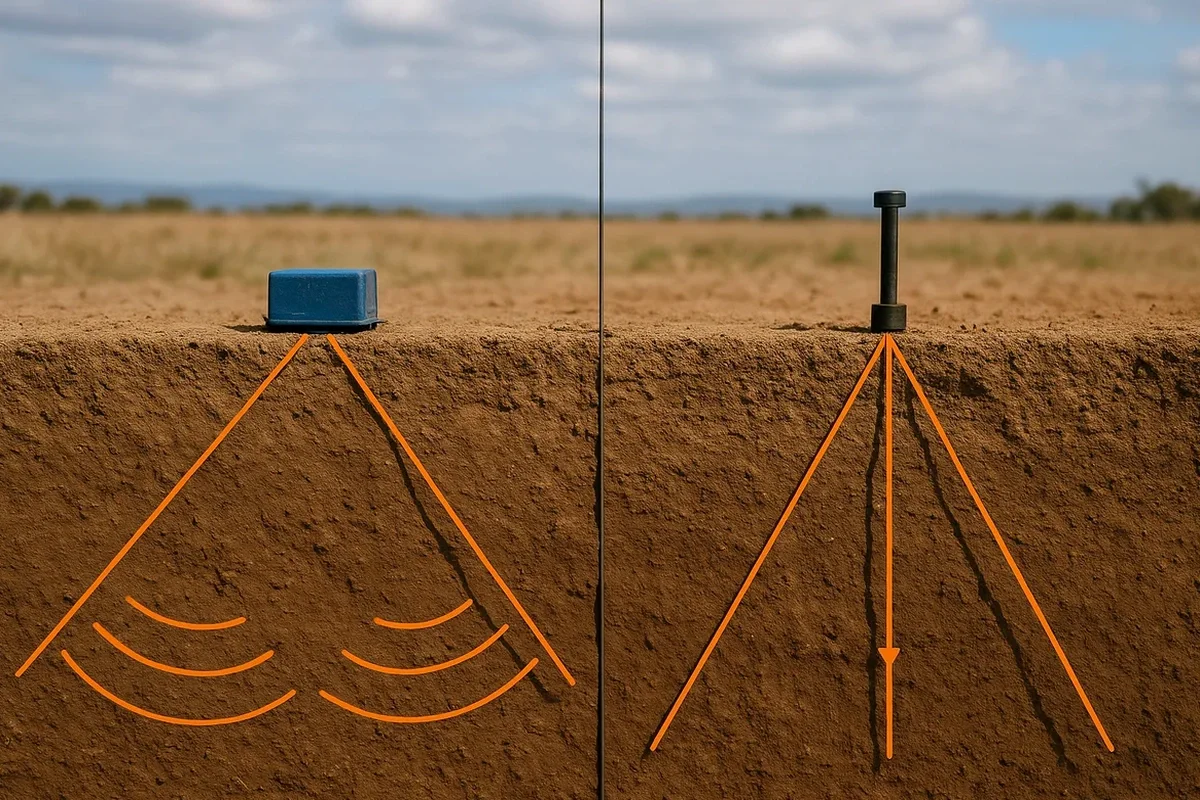

La refracción sísmica aprovecha la onda que viaja por el contacto entre estratos y se refracta críticamente; es ideal para mapear el basamento rocoso bajo sedimentos, situación muy común en los valles de Azapa y Lluta. La reflexión captura la energía que rebota en interfaces con contraste de impedancia, y la usamos cuando necesitamos detectar capas delgadas o el nivel freático salino con mayor resolución vertical. En Arica combinamos ambas técnicas en un mismo tendido siempre que la profundidad objetivo supere los 15 metros.
¿Cuánto cuesta un perfil de tomografía sísmica de refracción en Arica?
El rango de inversión para un perfil sísmico de refracción en Arica varía entre $1.150.000 y $2.616.000, dependiendo de la longitud del tendido, la cantidad de canales desplegados y la complejidad del procesamiento. Un perfil corto de 46 metros con fuente manual se sitúa en el rango inferior, mientras que un tendido de más de 100 metros con drop-weight y análisis de ondas superficiales integrado alcanza el rango superior.
¿Qué norma chilena regula los ensayos geofísicos de refracción sísmica?
La norma NCh3171.Of2010 establece los requisitos para la prospección geofísica por refracción sísmica en Chile. Además, los resultados de velocidad de onda de corte obtenidos se vinculan directamente con la clasificación sísmica del suelo que exige la NCh433.Of1996 modificada en 2009 para el diseño estructural, y con los estudios de mecánica de suelos según NCh1508.
